Unified Modeling Language(통합 모델링 언어)

구조적 다이어그램 과 Behavioral UML Diagram

행위 다이어그램 이 있는데 지금은 Behavioral UML Diagram에 대한 내용을 작성함

좋은 다이어그램은 부정확한 데이터를 초래할 수 있는 기호가 부족하지 않은 다이어그램이다. 그렇기 때문에 이와 같은 특수 다이어그램에 일반적으로 나타나는 다양한 기호에 익숙해지는 것이 중요하다.

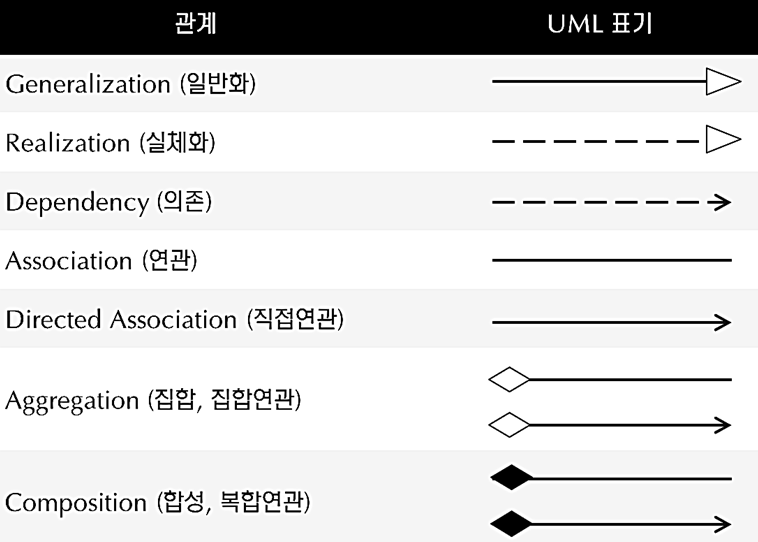

ucd관계

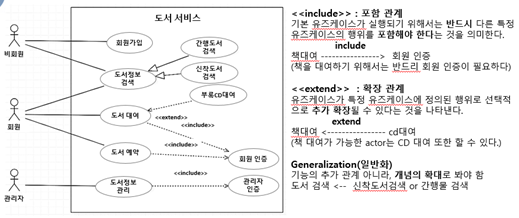

ucd예시

«include » : 포함 관계 기본 유스테이스가 실행되기 위해서는 반드시 다른 특정 유스 테이스의 행위를 포함해야 한다는 것을 의미한다.

include —> : 반드시 행해야하는 활동

«extend» : 확장 관계 유스케이스가 특정 유즈케이스에 정의된 행위로 선택적으로 추가확장 될 수 있다는 것을 나타낸다.

extend <— : 도서대여가 가능한 actor는 부록CD대여 또한 가능하다.

Generalization(일반화) : 기능의 추가 관계 아니라, 개념의 확대로 봐야함 (도서검색에서 간행도서or 신착도서 중 하나를 선택)

이 기호는 평가 중인 시스템의 이름을 포함하므로 다이어그램에서 사라지지 않아야 한다.

ucd_system

남성 또는 여성 스틱 피규어로 표현할 수 있다. 시스템과 상호 작용하는 사용자를 나타낸다.

ucd_actor

엑터를 시스템에 연결하고 어떻게 관련되어 있는지를 보여주는 선 또는 화살표이다. 이는 사용 사례의 흐름을 결정하며 유용한 데이터를 찾는 데 핵심이다.

ucd관계화살표
