[RPA] Flowchart, Switch

Flowchart

• 순서도, 여러방법으로 연결 가능, 다양한 활동으로 구성가능, 복잡한 비지니스 프로세스를 만들 수 있음.

• 시퀀스를 연결한 형태로 구성도 가능.

• If sequence를 사용할 수 있고, If문 안에는 then, else에 무조건 넣어주어야 한다.



관련 엑티브티

Path Exist (패스 이그지스트)

(엘리먼트이그지스트와 비슷한엑티브티)
폴더의 존제유무 폴더의 존재유무를 체크하는 차원
폴더가 있는지 확인하고, 블리언타입으로 반환한다.

엑셀파일이 있는 풀경로를 변수에 넣고 그 변수를 사용해서 간단하게 사용한다.(절대경로가 아닌 상대경로)

플로우 디시전

• 참일 경우트루 실행, 거빗일 경우 펄스 실행
• 플로우차트에서만 사용가능



if

• 참일 경우 then 실행 , 거짓일 경우 else실행
• 시퀀스, 플로우차트에서 모두 사용 가능



switch

스트링타입이더라도 스위치케이스에서사용할때는 “”를 사용한다. 스위치에서 케이스의 값은 변수사용이 불가능한다.

• 조건에 따라 실행할 경로가 여러 개인 경우 사용
• 시퀀스, 플로우차트에서 모두 사용가능



flow switch

(프롤우차트에서만 쓴다.)

• 조건에 따라 실행할 경로가 여러개인 경우 사용
• 플로우 차트에서만 사용 가능



Flowchart 오류

Expreseion must be set before the FlowSwitch in Flowchart “국적_Flowchart”can be used

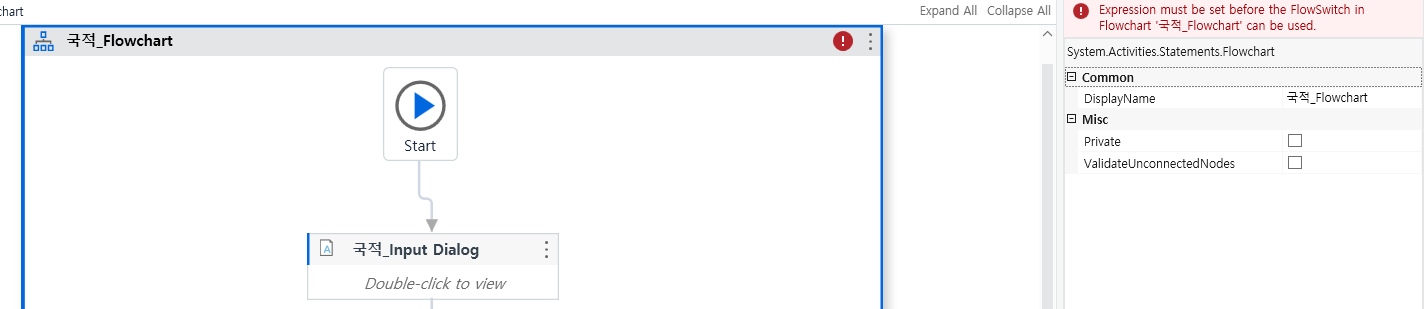

원인

이오류는 플로우 스위치에서 내가 인풋 다이어로그에서 받은 값을 플로우 스위치에서 받은 값을 받아올 변수를 작성하지 않아서 생기는 오류였음

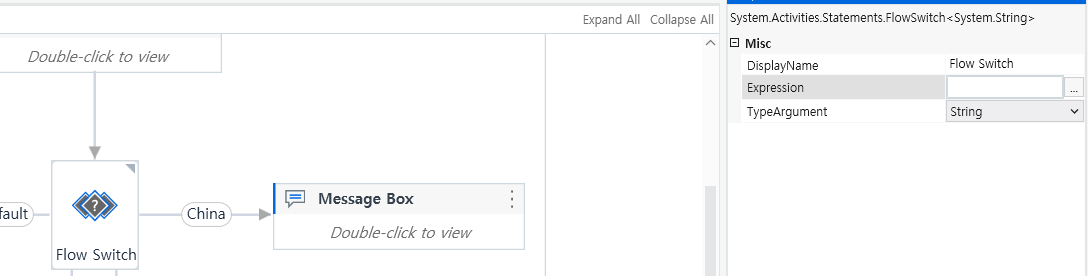

해결

위에 다이어로그에서 내가 값을 담을 변수 지정해준걸 플로우스위치에 지정해줘야 값을 확인할수 있음

Switch

스위치는 특정 표현식의 값을 기반으로 하는 여러개의 statement를 실행하는 제어흐름문 유형임.

최한 3가지 이상의 잠재적인 action이 필요할 때 if문에 대신에 사용됩니다.

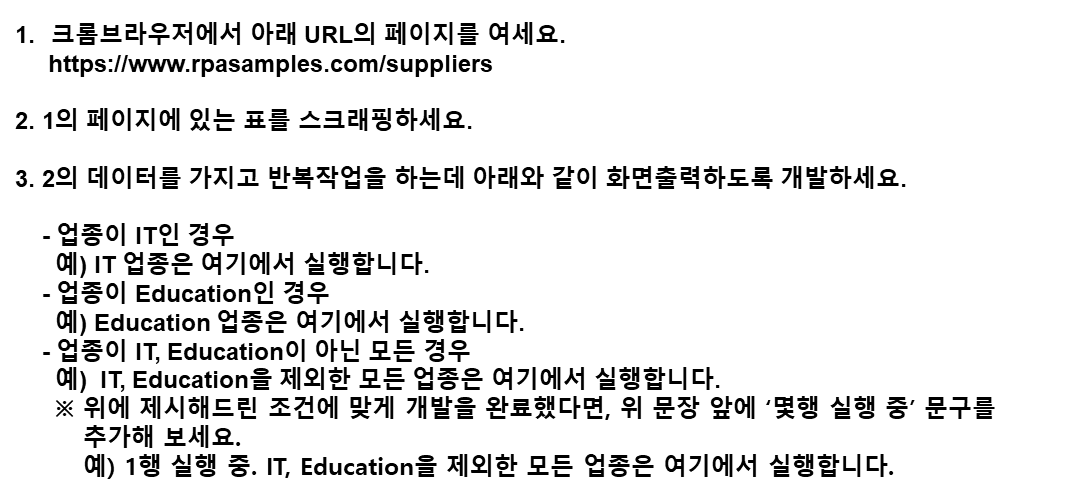

Switch과제

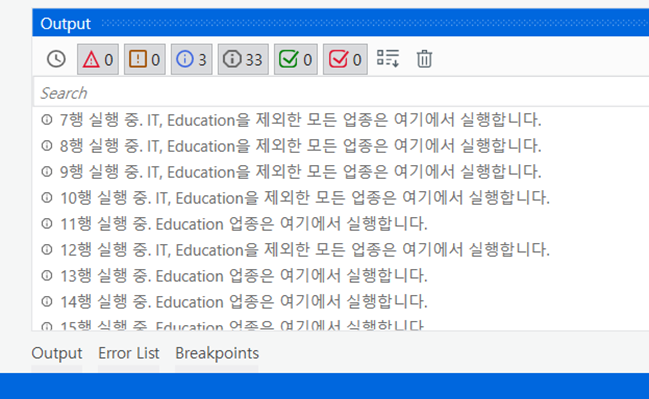

결과값

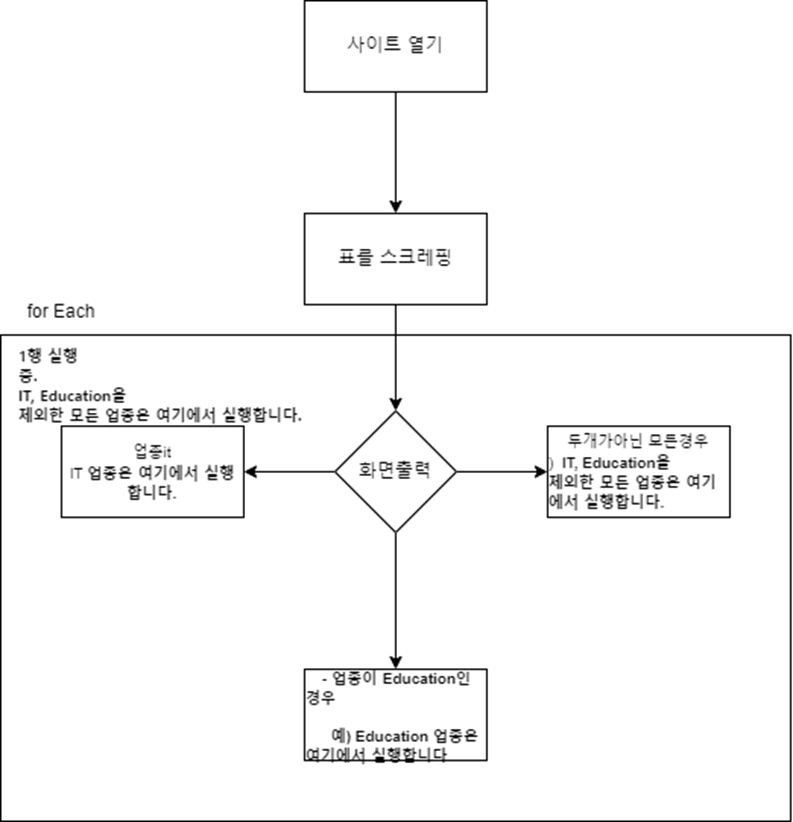

전체동작

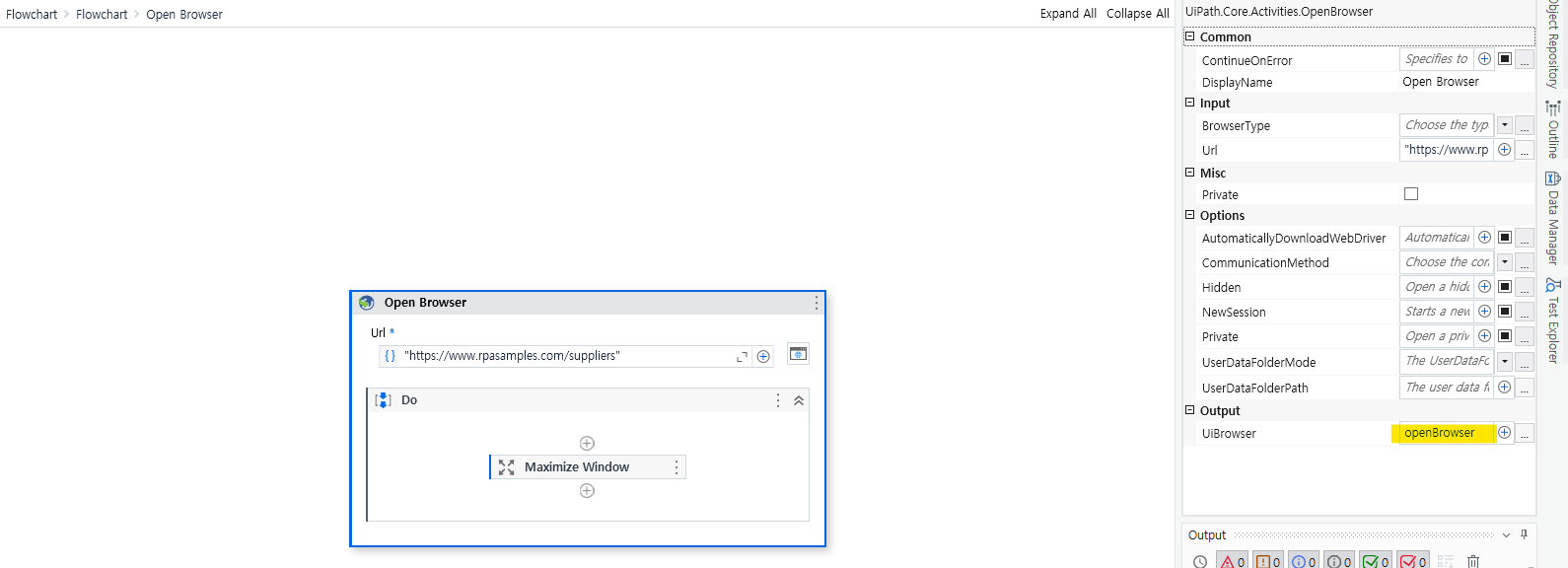

OpenBrowser

오픈브라우저의 변수를 생성해주었으며 어태치 브라우저와 동일하게 사용해준다.

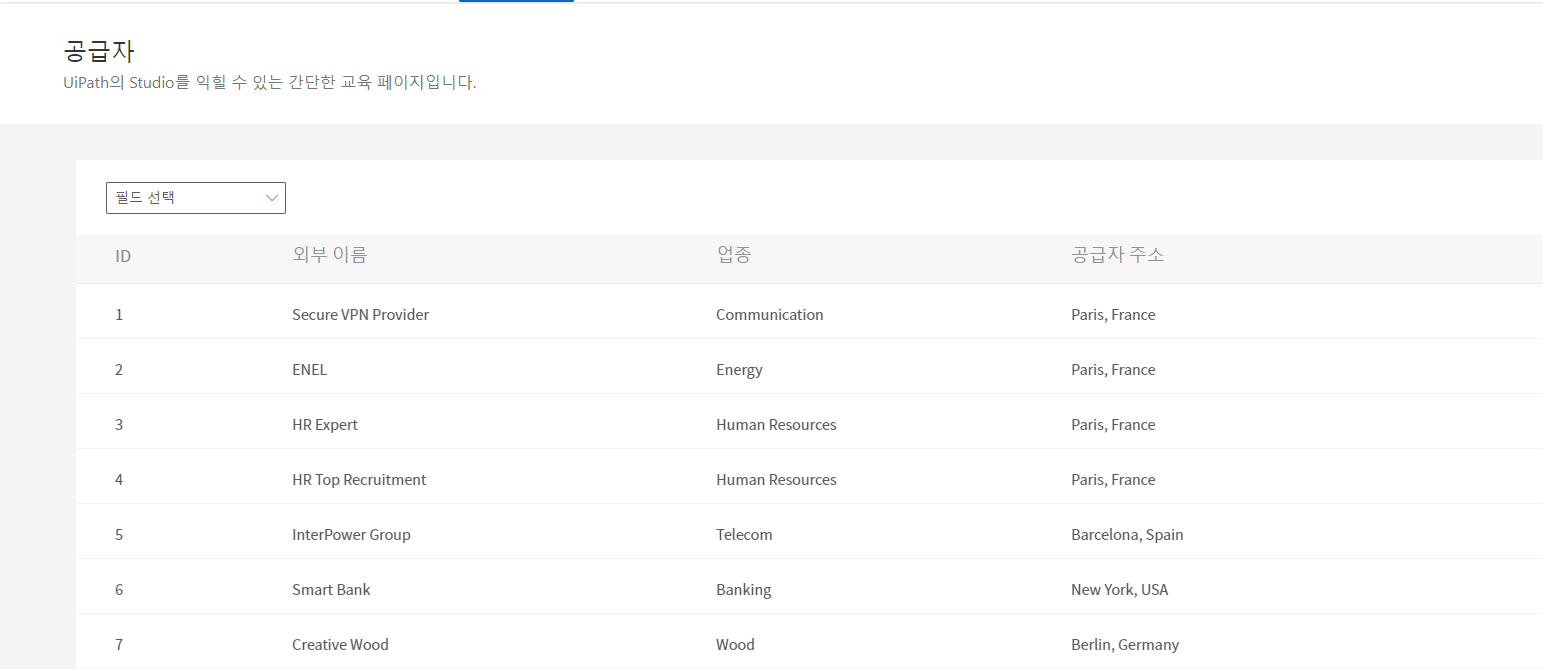

사이트:https://www.rpasamples.com/suppliers

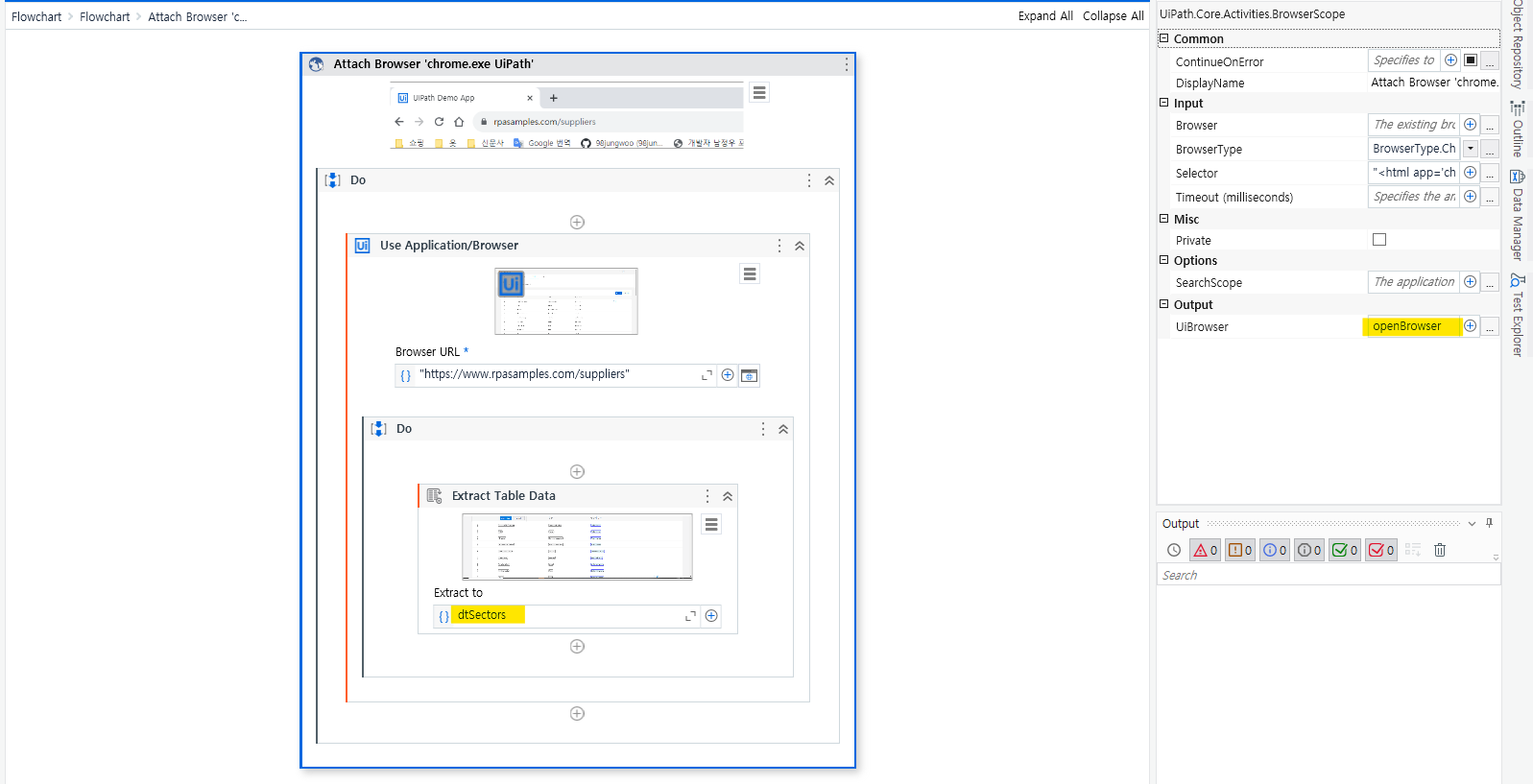

AttachBrowser

스크래핑한 값을 dtSectors에 저장해준다.

openBrowser변수를 사용한다.(openBrowser 액티비티에서 사용했던 것과 같은 것이라는 의미로 output에 써준다.

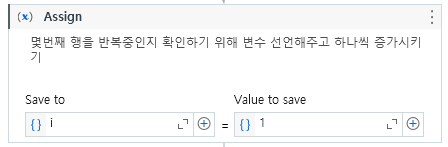

Assign

For Each Row in Data Table /Switch

dtSectors의 값이 앞에서 표의 내용을 추출한 값이기 때문에 for each row in data table을 이용해서 반복해준다.
